ລາຍລະອຽດຜະລິດຕະພັນ

1.ສະຫຼຸບ:

1030nm 200mW 100KHz DFB Butterfly Laser Diode ແມ່ນພະລັງງານສູງ, ເສັ້ນແຄບ DFB butterfly package laser diode, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງເປັນແຫຼ່ງແກ່ນສໍາລັບເລເຊີເສັ້ນໄຍຫຼືສໍາລັບການວັດແທກຄວາມແມ່ນຍໍາ.

2. ຄຸນສົມບັດ:

• 200mW ພະລັງງານຜົນຜະລິດສູງ;

•ຕ່ໍາກວ່າ 100kHz linewidth ແຄບ;

• PM fiber Beyond 18dB ສູງ PER;

• ແພັກເກດ Butterfly 14PIN;

• ປ້ຳຄວາມຮ້ອນເຄື່ອງໃຊ້ຄວາມຮ້ອນພາຍໃນ ແລະ ຈໍພາບ photodiode;

• ຄວາມໜ້າເຊື່ອຖືສູງທີ່ໄດ້ຮັບການພິສູດຈາກພາກສະໜາມ.

ຄວາມໜ້າເຊື່ອຖື:Telcordia GR-468. RoHS

3. ຄໍາຮ້ອງສະຫມັກ:

• ແຫຼ່ງແກ່ນຂອງເລເຊີ;

• ສະເປກໂທສໂຄປີ;

• ການຮັບຮູ້ແສງ.

4. ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ

ພາລາມິເຕີ	ສັນຍາລັກ	ຕ່ຳສຸດ	ສູງສຸດ.	ໜ່ວຍ
LD Reverse ປັດຈຸບັນ	IR	-	2	V
LD Forward ປັດຈຸບັນ	IF	-	500	mA
MPD ແຮງດັນ Reverse	VMPD	-	20	V
ແຮງດັນເຄື່ອງເຮັດຄວາມເຢັນ thermoelectric	VTEC	-	4.8	V
ກະແສໄຟຟ້າເຄື່ອງເຮັດຄວາມເຢັນ	ໄອເຕັກ	-	2.5	A
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ	TC	-45	70	℃
ອຸນຫະພູມການເກັບຮັກສາ	TSTG	-40	85	℃
ຄວາມຊຸ່ມຊື້ນ	-	5	85	%RH
ການລະບາຍໄຟຟ້າສະຖິດ (ESD)	VESD	-	500	V
ອຸນຫະພູມ soldering ນໍາ	ລຳຕົ້ນ	-	260	℃
ເວລາ soldering ນໍາ	STIME		10	ວິ

5. ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (ອຸນຫະພູມເລເຊີ 25 ℃):

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ຄວາມຍາວຄື່ນກາງ	λc	TL=15～35℃CW	1028	1030	1032	ນມ
ພະລັງງານຜົນຜະລິດ optical	ປ	TL=25℃	-	200	-	mW
ເກນປັດຈຸບັນ	ໄອທີ	TL=25℃	-	45	70	mA
ແຮງດັນປະຕິບັດງານ	VOP	POP = 200mW(CW)	-	-	2.5	V
ປະຈຸບັນປະຕິບັດງານ	Iop	POP = 200mW(CW)	-	300	500	mA
ຄວາມກວ້າງຂອງເສັ້ນ	Δλ	-	-	30	100	KHz
ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງ	SMSR	-	-	40	-	dB
ອັດຕາສ່ວນການສູນພັນ Polarization	ເອີ	-	18	-	-	dB
ອຸນຫະພູມ. ຄ່າສໍາປະສິດຄວາມຍາວຄື້ນ	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD ຕອບສະຫນອງ	IMON/POP	@-5V ແຮງດັນ bias	1	-	30	μA/mW
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ	RTH	-	9.5	10	10.5	KΩ

6. ຂໍ້ມູນຈໍາເພາະຂອງເສັ້ນໄຍ Optical:

ພາລາມິເຕີ	ລາຍລະອຽດ
ປະເພດເສັ້ນໄຍ	PM980
ປະເພດ pigtail	ທໍ່ວ່າງ 900μm
ຄວາມຍາວ pigtail	1.2±0.1ມ
ປະເພດຕົວເຊື່ອມຕໍ່	FC/APC

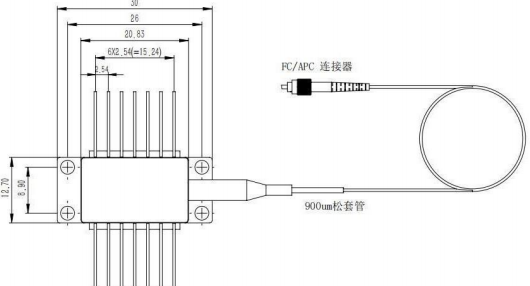

7. Package drawing&PIN-OUT Definition(Unit:mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

ປະເພດ 2

PIN	ລາຍລະອຽດ	PIN	ລາຍລະອຽດ
1	TEC(+)	14	TEC(-)
2	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	13	ພື້ນທີ່ກໍລະນີ
3	PD Monitor Anode (-)	12	NC
4	PD Monitor Cathode (+)	11	ເລເຊີ Cathode (-)
5	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	10	ເລເຊີ Anode (+)
6	NC	9	NC
7	NC	8	NC
