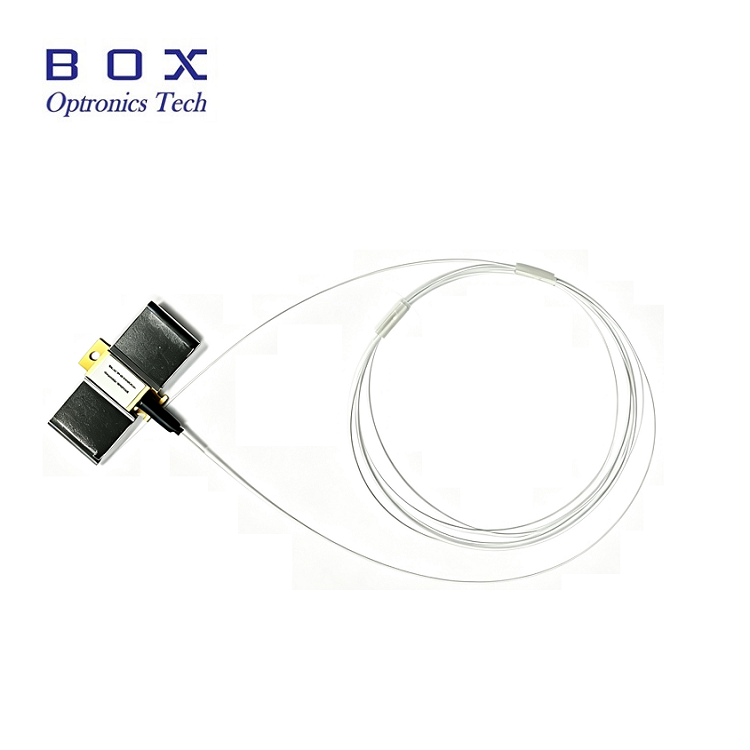

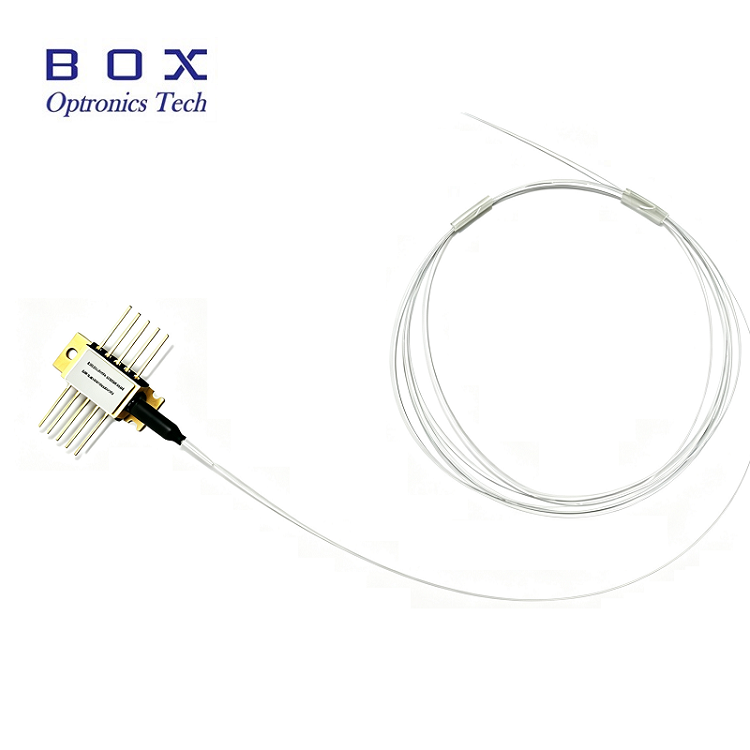

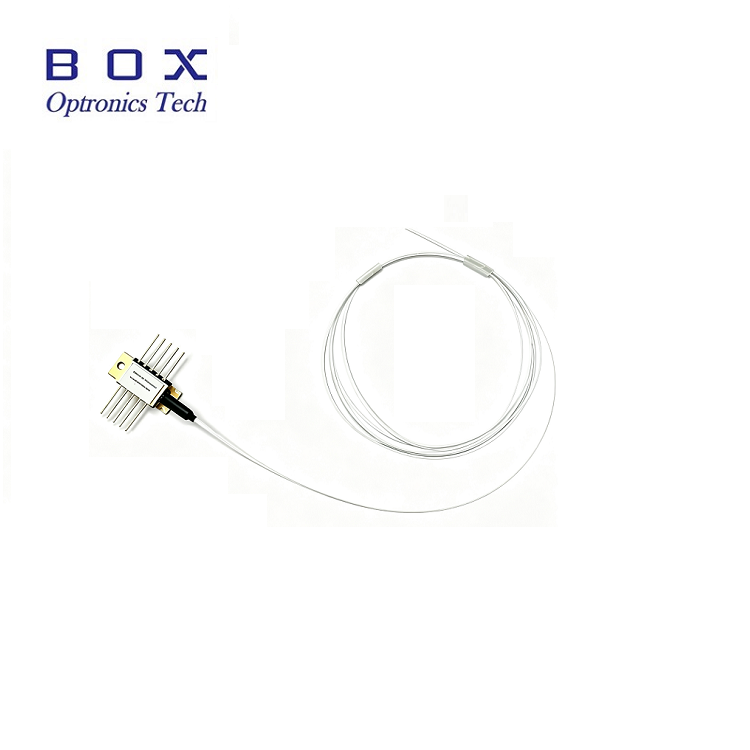

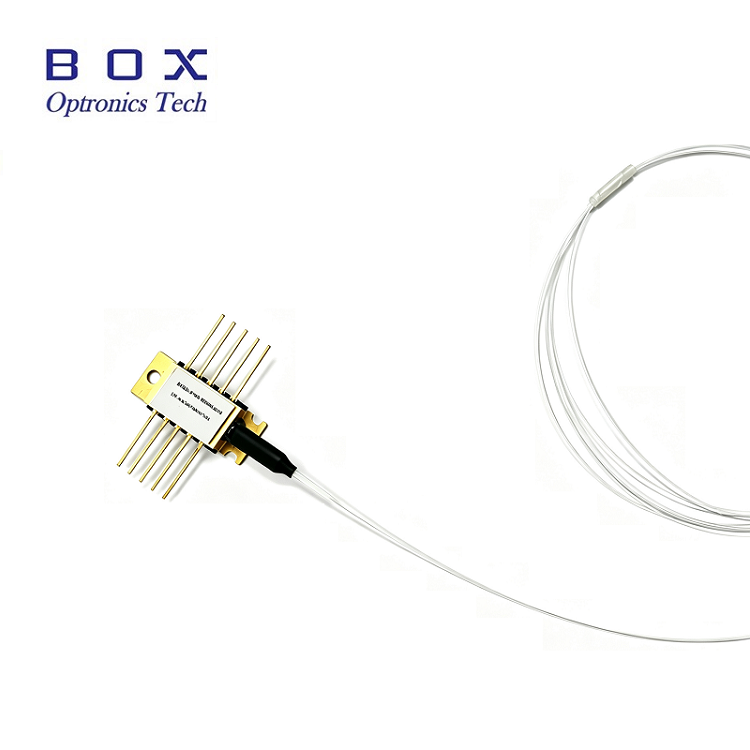

980nm 10pin mini butterfly cooled pump ໂມດູນ laser diode

ຄົ້ນພົບປະສິດທິພາບທີ່ບໍ່ມີໃຜທຽບເທົ່າຂອງ Box Optronics ຂອງ 980nm 10pin mini butterfly cooled pump module laser diode – ການແກ້ໄຂສຸດທ້າຍຂອງທ່ານສໍາລັບການສູບພະລັງງານສູງ, wavelength-stable pumping ໃນ DWDM EDFA ແລະລະບົບ CATV ໄລຍະໄກ. ວິສະວະກໍາທີ່ມີສະຖຽນລະພາບ FBG ຂັ້ນສູງ, ໂມດູນທີ່ປະທັບຕາ hermetically ນີ້ locks ການປ່ອຍອາຍພິດທີ່ຊັດເຈນຢູ່ທີ່ 974nm ຫຼື 976nm, ໃຫ້ຜົນຜະລິດທີ່ບໍ່ມີ kink ເຖິງ 600mW ເຖິງແມ່ນວ່າພາຍໃຕ້ອຸນຫະພູມທີ່ແຕກຕ່າງກັນແລະຂັບໃນປະຈຸບັນ. TEC ປະສົມປະສານ, ເຄື່ອງເຮັດຄວາມຮ້ອນ, ແລະ diode ຕິດຕາມກວດກາຮັບປະກັນຄວາມຜິດພາດການຕິດຕາມພິເສດແລະຄວາມຫມັ້ນຄົງຂອງພະລັງງານ, ໃນຂະນະທີ່ຊຸດ butterfly 10-pin ບໍ່ມີ epoxy ທີ່ມີເສັ້ນໄຍ SM / PM ຮັບປະກັນການເຮັດວຽກທີ່ຫນ້າເຊື່ອຖື, ບໍ່ມີສຽງ. ອອກແບບມາສໍາລັບຜູ້ລວມລະບົບ ແລະວິສະວະກອນເຄືອຂ່າຍທີ່ຕ້ອງການການຄວບຄຸມ spectrum ທີ່ບໍ່ມີການປະນີປະນອມ ແລະພະລັງງານສູງສຸດທີ່ມີໃຫ້, ໂມດູນນີ້ຫຼຸດຈໍານວນປັ໊ມ, ຫຼຸດຜ່ອນຄວາມສັບສົນຂອງຄວາມເຢັນ, ແລະຍືດອາຍຸການໃຊ້ເຄື່ອງຂະຫຍາຍສຽງ. Trust Box Optronics ສໍາລັບການປະຕິບັດຕາມ Telcordia GR-468 ແລະການເລືອກຄວາມຍາວຄື້ນທີ່ປັບແຕ່ງ - ເພາະວ່າທຸກໆ milliwatt ມີຄວາມສໍາຄັນໃນເຄືອຂ່າຍ optical ຮຸ່ນຕໍ່ໄປຂອງທ່ານ. ສັ່ງດຽວນີ້ເພື່ອຍົກລະດັບພື້ນຖານໂຄງລ່າງຂອງທ່ານດ້ວຍເທັກໂນໂລຍີການສູບນ້ຳທີ່ກຽມພ້ອມໃນສະໜາມທີ່ພິສູດແລ້ວ ເຊິ່ງໃຫ້ປະສິດທິພາບທີ່ສອດຄ່ອງຈາກ -20°C ຫາ 75°C.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

1. ລາຍລະອຽດຜະລິດຕະພັນ:

ໂມດູນ laser diode pump ນໍ້າເຢັນ 980nm mini butterfly 10pin ໄດ້ຖືກຜະນຶກເຂົ້າກັນຢູ່ໃນຊຸດ butterfly 10-pin ທີ່ບໍ່ມີ epoxy ແລະບໍ່ມີ flux ແລະໃນຕົວເຄື່ອງເຮັດຄວາມຮ້ອນ, ເຄື່ອງເຮັດຄວາມເຢັນ thermoelectric, ແລະ diode ຕິດຕາມກວດກາ.

ໂມດູນ laser diode pump ນໍ້າເຢັນ 980nm 10pin ຂະໜາດນ້ອຍ 980nm ໃຊ້ FBG stabilization ເພື່ອ "lock" ຄວາມຍາວຄື້ນ ການປ່ອຍອາຍພິດ. ມັນ ໃຫ້ Specrum ແຖບແຄບທີ່ບໍ່ມີສຽງລົບກວນ, ເຖິງແມ່ນວ່າຢູ່ພາຍໃຕ້ການປ່ຽນແປງຂອງອຸນຫະພູມ, ຂັບກະແສໄຟຟ້າ, ແລະຄວາມຄິດເຫັນທາງແສງ. ການເລືອກຄວາມຍາວຂອງຄື້ນ ແມ່ນໃຊ້ໄດ້ ສຳລັບ ແອັບພລິເຄຊັນ ທີ່ຕ້ອງການ ປະສິດທິພາບ ສູງສຸດ ໃນ ການຄວບຄຸມ spectrum ທີ່ມີກຳລັງສູງສຸດ. ໂມດູນນີ້ປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ Telcord ia GR-468-CORE.

2. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ:

ພະລັງງານປະຕິບັດງານທີ່ບໍ່ມີ kink-free 400mW ຫຼື 600mW;

ຊຸດ butterfly 10-PIN ທີ່ມີເສັ້ນໄຍ SM Hi1060 ຫຼື PM980;

Fiber Bragg grating stabilization, ການຄັດເລືອກຄື້ນຟອງສາມາດໃຊ້ໄດ້;

ເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ, ເຄື່ອງເຮັດຄວາມຮ້ອນ, ແລະ diode ຕິດຕາມກວດກາ.

3. ຄໍາຮ້ອງສະຫມັກ:

ຕົວຂະຫຍາຍເສັ້ນໃຍ doped erbium (EDFA);

ສະຖາປັດຕະຍະກໍາ EDFA ຈໍານວນປັ໊ມຫຼຸດລົງ;

ລຳຕົ້ນຂອງໂທລະພາບສາຍເຄເບິນ (CATV) ໄລຍະໄກຫຼາຍ ແລະການແຈກຢາຍຈຳນວນ node ສູງຫຼາຍ.

4. ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ:

ພາລາມິເຕີ	ສັນຍາລັກ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ	ບັນທຶກ
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ	TCASE	-20	-	75	℃	-
ອຸນຫະພູມການເກັບຮັກສາ	TSTG	-40	-	85	℃	2000 ຊົ່ວໂມງ
LD Forward ປັດຈຸບັນ	IF	-	-	1100	mA	-
LD Reverse ປັດຈຸບັນ	IR	-	-	10	uA	-
LD Reverse ແຮງດັນ	VR	-	-	2	V	-
PD Forward ປັດຈຸບັນ	IPD	-	-	-10	mA	-
PD Reverse ແຮງດັນ	VPD	-	-	20	V	-
TEC ປະຈຸບັນ	ໄອເຕັກ	-	-	2	A	-
ແຮງດັນ TEC	VTEC	-	-	3.0	V	-
ລັດສະໝີໂຄ້ງເສັ້ນໄຍ	-	30	-	-	ມມ	-
ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ	RH	0	-	95%	-	ບໍ່ condensing
ເວລາ soldering ນໍາ	-	-	-	10	ທີສອງ	260 ℃
ແຮງດຶງເສັ້ນໄຍຕາມແກນ	-	-	-	5	N	-
ແຮງດຶງດ້ານເສັ້ນໄຍ	-	-	-	2.5	N	-

5. ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (ອຸນຫະພູມເລເຊີ 25 ℃):

ພາລາມິເຕີ	ສັນຍາລັກ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ	ບັນທຶກ
LD Threshold ໃນປັດຈຸບັນ	ໄອທີ		90	110	mA	CW
ພະລັງງານຜົນຜະລິດ	PF		400		mW	ຖ້າ(BOL)<900mA
ພະລັງງານຜົນຜະລິດ	PF		600		mW	ຖ້າ(BOL)<1000mA
LD Forward ປັດຈຸບັນ	IF			1200	mA	PF=ພະລັງງານທີ່ໄດ້ປະເມີນ
ພະລັງງານຟຣີ kink	PKINK	700			mW	>= 1.2*ກຳລັງຈັດອັນດັບ
kink ປະຈຸບັນຟຣີ	IKINK	>= 1.2*ຖ້າ(BOL)			mA	[1]
LD Forward ແຮງດັນ	VF			2.5	V	PF=ພະລັງງານທີ່ໄດ້ປະເມີນ
ຄວາມຍາວຄື່ນກາງ	λC	973	974	975	ນມ	ສູງສຸດ, PF=ພະລັງງານທີ່ຖືກຈັດອັນດັບ
ຄວາມຍາວຄື່ນກາງ	λC	975	976	977	ນມ	ສູງສຸດ, PF=ພະລັງງານທີ່ຖືກຈັດອັນດັບ
ການປ່ຽນຄວາມຍາວຄື້ນສູງສຸດ	△λp/△ Tamb			0.02	nm/℃	T: FBG Temp.
ຄວາມກວ້າງ Spectrum	△λ			2	ນມ	RMS@-13dB
ຄວາມໝັ້ນຄົງຂອງສະເປກຕຣາ		-0.5		0.5	ນມ	PF=Rated Power,t=60ວິ
ຕິດຕາມກວດກາຄວາມຮັບຜິດຊອບ	IM/PF		1	20	uA/mW	VPD=5V,PF=ກຳລັງປະເມີນລາຄາ
ຕິດຕາມກວດກາຄວາມຫມັ້ນຄົງຂອງຄວາມຮັບຜິດຊອບ				20%		@ອຸນຫະພູມໃຊ້ງານທັງໝົດ
ຕິດຕາມກວດກາກະແສໄຟຟ້າມືດ	ID			50	ນ	VPD=5V
TEC ປະຈຸບັນ	ໄອເຕັກ			1.5	A	TCASE=75℃
ແຮງດັນ TEC	VTEC			3.0	V	TCASE=75℃
TEC Modual ການບໍລິໂພກພະລັງງານ	P			5	W	TCASE=75℃
ຄວາມໝັ້ນຄົງຂອງພະລັງງານ >20mW 10-20mW3.5-10mW				0.20.51	dB	ສູງສຸດເຖິງຈຸດສູງສຸດ, t = 60s, ການເກັບຕົວຢ່າງ DC ຫາ 50kHz, TC = 25 ℃
ການຕິດຕາມຄວາມຜິດພາດ	TE	-0.5		0.5	dB	TC = -5 ~ 75 ℃ , ອ້າງເຖິງ [2]
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ	RTH	9.5	10	10.5	Kohm	TSTG=25℃
Thermistor B ຄົງທີ່	BTH		3900		k	TSTG=25℃

ໝາຍເຫດ:

[1] Kink Current ແມ່ນກຳນົດເປັນກະແສໄຟຟ້າທີ່ຄວາມບ່ຽງເບນຂອງແສງທຽບກັບກະແສໄຟຟ້າ (dL/dI)ຈາກເສັ້ນກົງແມ່ນເກີນ +/-50%,Pkink>= 1.2*Rated Power,Ikink>=If(BOL)*1.2

[2] ຄວາມຜິດພາດການຕິດຕາມແມ່ນກໍານົດຢູ່ໃນອຸນຫະພູມກໍລະນີທີ່ໃຫ້, ມັນແມ່ນການປ່ຽນແປງພະລັງງານເສັ້ນໄຍ, ໃນປັດຈຸບັນຕິດຕາມຄົງທີ່, ພີ່ນ້ອງກັນກັບຄ່າວັດແທກໃນກໍລະນີ 25 ℃.

6. ຂໍ້ມູນຈໍາເພາະຂອງເສັ້ນໄຍ Optical:

ພາລາມິເຕີ	ລາຍລະອຽດ
ປະເພດເສັ້ນໄຍ	Hi1060 ຫຼື PM980 ເສັ້ນໄຍ
ປະເພດ pigtail	ເສັ້ນໄຍເປົ່າ
ຄວາມຍາວ pigtail	2.0±0.2ມ
ປະເພດຕົວເຊື່ອມຕໍ່	ໂດຍບໍ່ມີການ

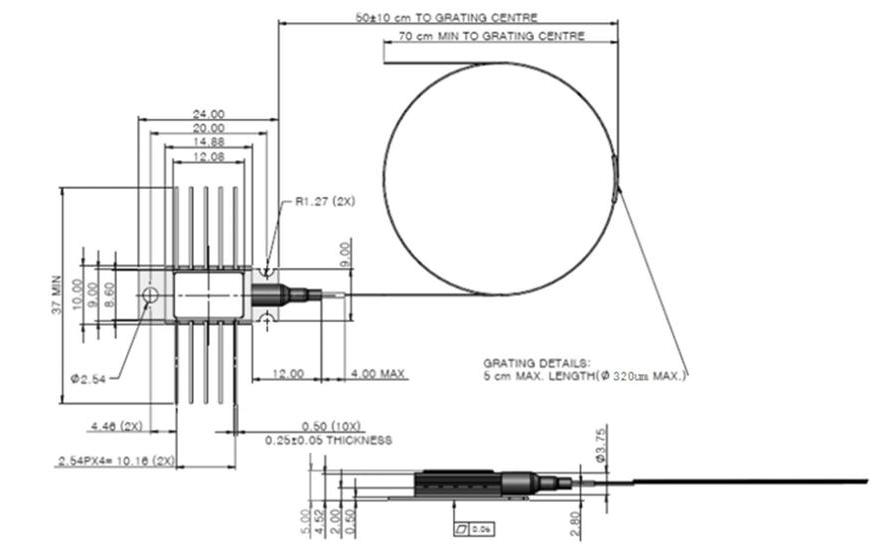

7. Package drawing&PIN-OUT Definition(Unit:mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	ລາຍລະອຽດ	PIN	ລາຍລະອຽດ
1	TEC(+)	10	TEC(-)
2	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	9	ພື້ນທີ່ກໍລະນີ
3	PDAnode	8	NC
4	PD Cathode	7	LD Cathode
5	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	6	LD Anode

8. ຂໍ້ມູນການສັ່ງຊື້:

BFLD	-XXXF	-XX	XX	-X	XX	X
ເລເຊີ	ຄວາມຍາວຄື້ນ	ພະລັງງານຜົນຜະລິດ	ປະເພດເສັ້ນໄຍ	ຊຸດ	ປະເພດຕົວເຊື່ອມຕໍ່	ທໍ່ວ່າງ
PumpLaser	974: 974nm976: 976nm	4H: 400mW6H: 600mW	SM : Single modePM : ການຮັກສາ Polarization	-H: 10PINNull: 14PIN	FA : FC/APCSA : SC/APCN0: Null	Null: ເສັ້ນໄຍເປົ່າ 1: ທໍ່ວ່າງ
