SLED Broadband ແຫຼ່ງແສງສະຫວ່າງ

ໃນສະຖານະການທີ່ເຄືອຂ່າຍເຊັນເຊີໃຍແກ້ວນໍາແສງຕິດຕາມກວດກາສຸຂະພາບໂຄງສ້າງຂອງຂົວແລະອຸປະກອນທາງການແພດ OCT ຈັບບາດແຜຂອງ retinal ລະດັບ micron, ແຫຼ່ງແສງສະຫວ່າງ SLED broadband, ທີ່ມີສະເປກຕາກວ້າງທີ່ສຸດ, ຄວາມສອດຄ່ອງຕ່ໍາ, ແລະຄວາມຫມັ້ນຄົງສູງ, ໄດ້ກາຍເປັນອົງປະກອບຫຼັກທີ່ສະຫນັບສະຫນູນລະບົບ optical ຄວາມແມ່ນຍໍາສູງ. ເປັນແຫຼ່ງແສງສະຫວ່າງພິເສດລະຫວ່າງ diodes laser ແລະ diodes emitting ແສງສະຫວ່າງ, ອຸປະກອນເຫຼົ່ານີ້, ໂດຍຜ່ານກົນໄກການປ່ອຍແສງສະຫວ່າງເປັນເອກະລັກແລະການອອກແບບວົງຈອນຂອງເຂົາເຈົ້າ, ສະຫນອງການແກ້ໄຂ optical irreplaceable ສໍາລັບການກວດສອບອຸດສາຫະກໍາ, biomedicine, ແລະການຄົ້ນຄວ້າແຫ່ງຊາດ.

I. ຄໍານິຍາມ ແລະຫຼັກການປ່ອຍແສງຂອງແຫຼ່ງແສງ SLED Broadband

ແຫຼ່ງແສງສະຫວ່າງບຣອດແບນ SLED ເປັນສິ່ງຈໍາເປັນເປັນໄດໂອດປ່ອຍແສງ superluminescent. ໂຄງສ້າງຫຼັກຂອງມັນປະກອບດ້ວຍ PN junction ທີ່ເຮັດດ້ວຍ semiconductors ປະສົມ III-V (ເຊັ່ນ GaAs ແລະ InP). ເມື່ອແຮງດັນຄວາມລໍາອຽງຕໍ່ຫນ້າຖືກນໍາໄປໃຊ້ກັບຈຸດເຊື່ອມຕໍ່ PN, ອິເລັກຕອນຖືກສີດຈາກ N-region ເຂົ້າໄປໃນ P-region, ແລະຮູຖືກສີດຈາກ P-region ເຂົ້າໄປໃນ N-region. Photons ໄດ້ຖືກປ່ອຍອອກມາເມື່ອຜູ້ໃຫ້ບໍລິການຊົນເຜົ່າສ່ວນນ້ອຍສົມທົບກັບຜູ້ໃຫ້ບໍລິການສ່ວນໃຫຍ່. ບໍ່ເຫມືອນກັບການປ່ອຍອາຍພິດແບບສຸ່ມຂອງ LEDs ທໍາມະດາ, SLEDs, ໂດຍຜ່ານໂຄງສ້າງພາກພື້ນທີ່ມີການເຄື່ອນໄຫວທີ່ດີທີ່ສຸດ (ເຊັ່ນ: ນ້ໍາ quantum ແລະຊັ້ນທີ່ເຄັ່ງຄັດ), ເຮັດໃຫ້ photons ໄດ້ຮັບການປ່ອຍອາຍພິດບາງສ່ວນໃນລະຫວ່າງການຂະຫຍາຍພັນ. ອັນນີ້ອະນຸຍາດໃຫ້ມີແບນວິດທີ່ແຄບກວ່າ (ປົກກະຕິ 6nm-100nm) ແລະພະລັງງານຜົນຜະລິດທີ່ສູງຂຶ້ນເມື່ອທຽບກັບແຫຼ່ງແສງສະຫວ່າງບໍລະອົດແບນແບບດັ້ງເດີມໃນຂະນະທີ່ຮັກສາຄວາມສອດຄ່ອງຕໍ່າ.

ຄຸນລັກສະນະສະເປກຂອງພວກມັນສາມາດຖືກປັບປຸງໃຫ້ເໝາະສົມຕື່ມອີກໂດຍໃຊ້ເຕັກນິກການຮ່ວມມືຫຼາຍອຸປະກອນ. ຕົວຢ່າງເຊັ່ນ, ໂຄງການທີ່ໃຊ້ຊິບ SLED ສີ່ຊິບ, ໂດຍຜ່ານການເຊື່ອມຕໍ່ແບບເລືອກຄວາມຍາວຄື້ນ, ສາມາດປັບປຸງຄວາມຮາບພຽງຢູ່ຂອງ spectral ເປັນ ≤3dB, ກວມເອົາແຖບ C + L ຂອງ 1528nm-1603nm, ຕອບສະຫນອງຄວາມຕ້ອງການການທົດສອບຂອງລະບົບ multiplexing division multiplexing (DWDM).

II. ຄຸນສົມບັດຜະລິດຕະພັນຂອງແຫຼ່ງແສງສະຫວ່າງຄວາມຖີ່ຂອງ SLED

1. ປະສິດທິພາບ Spectral: ແຫຼ່ງແສງສະຫວ່າງບໍລະອົດແບນ SLED ໂດຍທົ່ວໄປແລ້ວມີແບນວິດ 3dB ຂອງ 40nm-100nm, ມີຄວາມຍາວຂອງຄື້ນກາງກວມເອົາແຖບການສື່ສານແລະຄວາມຮູ້ສຶກທີ່ໃຊ້ທົ່ວໄປເຊັ່ນ: 850nm, 1310nm, ແລະ 1550nm.

2. ການຄວບຄຸມຄວາມຫນາແຫນ້ນຂອງ Spectral: ການນໍາໃຊ້ເທກໂນໂລຍີ flattening spectral, ຄວາມຫນາແຫນ້ນຂອງ spectral ຂອງມັນສາມາດຄວບຄຸມພາຍໃນຂອບເຂດຂອງ -30dBm / nm ຫາ -20dBm / nm, ຮັບປະກັນການດຸ່ນດ່ຽງພະລັງງານໃນລະບົບຫຼາຍຄື້ນ.

3. ຄວາມຫມັ້ນຄົງຂອງພະລັງງານ: ການຈ້າງ ATC (ການຄວບຄຸມອຸນຫະພູມອັດຕະໂນມັດ) ແລະ APC (Automatic Power Control) ວົງຈອນປິດ, ການເຫນັງຕີງຂອງພະລັງງານໄລຍະສັ້ນແມ່ນ ≤0.02dB (15 ນາທີ), ແລະການເຫນັງຕີງໃນໄລຍະຍາວແມ່ນ ≤0.05dB (8 ຊົ່ວໂມງ). ສໍາລັບຕົວຢ່າງ, Bocos Optoelectronics '1550nm SLED ແຫຼ່ງແສງສະຫວ່າງສະແດງໃຫ້ເຫັນຄວາມຫມັ້ນຄົງຂອງພະລັງງານຜົນຜະລິດ ≤± 0.05dB/8 ຊົ່ວໂມງພາຍໃນອຸນຫະພູມປະຕິບັດງານຂອງ -20 ℃ເຖິງ 65 ℃.

4. ການອອກແບບແບບໂມດູລາ: ສະເຫນີໃຫ້ທັງສອງແພັກເກັດ desktop (260 × 285 × 115 ມມ) ແລະ modular (90 × 70 × 15 ມມ), ສະຫນັບສະຫນູນການໂຕ້ຕອບ RS-232 ແລະຊອບແວຄອມພິວເຕີໂຮດສໍາລັບການປັບພະລັງງານຫ່າງໄກສອກຫຼີກ, ການຕິດຕາມ spectral, ແລະການວິນິດໄສຄວາມຜິດ.

III. ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກຂອງ SLED Broadband Light Sources

1. ລະບົບ Fiber Optic Sensing

ໃນການຮັບຮູ້ໃຍແກ້ວນໍາແສງແຈກຢາຍ, ຄວາມສອດຄ່ອງຕ່ໍາຂອງ SLEDs ສາມາດກໍາຈັດສິ່ງລົບກວນທີ່ເກີດຈາກການກະແຈກກະຈາຍຂອງ Rayleigh, ປັບປຸງຄວາມລະອຽດທາງກວ້າງຂອງພື້ນທີ່ໃນລະດັບ millimeter. ຕົວຢ່າງ, ໃນການຕິດຕາມການຮົ່ວໄຫຼຂອງທໍ່ນ້ໍາມັນ, ແຫຼ່ງແສງສະຫວ່າງ 1550nm SLED ປະສົມປະສານກັບເຊັນເຊີ FBG ສາມາດກວດພົບການປ່ຽນແປງຂອງອຸນຫະພູມ 0.1 ℃ພາຍໃນຂອບເຂດ 10 ກິໂລແມັດ.

2. ການຖ່າຍຮູບທາງການແພດ (OCT)

optical coherence tomography (OCT) ຂຶ້ນກັບຄວາມຍາວຂອງຄວາມສອດຄ່ອງແລະຄວາມຫມັ້ນຄົງຂອງພະລັງງານຂອງແຫຼ່ງແສງສະຫວ່າງ. ຄວາມຍາວຄວາມສອດຄ່ອງຂອງ SLEDs (<100μm) ແມ່ນຕໍ່າກວ່າເລເຊີແບບດັ້ງເດີມຫຼາຍ, ຫຼີກເວັ້ນການແຊກແຊງຂອງປອມໃນການຖ່າຍຮູບ. ແຫຼ່ງແສງສະຫວ່າງ 850nm SLED ຂອງ Bocos Optoelectronics ໄດ້ຖືກນໍາໄປໃຊ້ກັບອຸປະກອນ OCT ophthalmic, ບັນລຸຮູບພາບຊັ້ນ 10μm ຂອງ retina.

3. ການທົດສອບການສື່ສານ Optical

ໃນການທົດສອບອຸປະກອນ CWDM, ລັກສະນະກວ້າງຂອງ SLEDs ສາມາດກວມເອົາແຖບ 800nm-1650nm ພ້ອມໆກັນ. ສົມທົບກັບ spectrometer ຄວາມລະອຽດສູງ, ຕົວກໍານົດການເຊັ່ນ: ຊ່ອງຫວ່າງຊ່ອງແລະການສູນເສຍ insertion ສາມາດວັດແທກໄດ້ຢ່າງຖືກຕ້ອງ, ປັບປຸງປະສິດທິພາບການທົດສອບຫຼາຍກ່ວາ 3 ເທື່ອ. 4. ການຄົ້ນຄວ້າປ້ອງກັນ: ແຫຼ່ງແສງສະຫວ່າງ SLED ຂົ້ວໂລກສູງສາມາດຖືກນໍາໃຊ້ໃນລະບົບ interferometer ສໍາລັບ gyroscopes ໃຍແກ້ວນໍາແສງ. ລັກສະນະສຽງລົບກວນຕໍ່າຂອງພວກມັນ (RIN < -140dB/Hz) ສາມາດປັບປຸງຄວາມຖືກຕ້ອງຂອງການວັດແທກຄວາມໄວມຸມເປັນ 0.01°/ຊມ.

IV. ຮູບແບບການຫຸ້ມຫໍ່ຂອງແຫຼ່ງແສງສະຫວ່າງ Broadband SLED

1. ຊຸດ Butterfly: ຊຸດ butterfly 14-pin, ບັນຈຸມີເຄື່ອງເຮັດຄວາມເຢັນ thermoelectric (TEC) ແລະຕົວແຍກ optical.

2. ຊຸດ desktop: ປະສົມປະສານການສະຫນອງພະລັງງານ, ການຄວບຄຸມອຸນຫະພູມ, ແລະການໂຕ້ຕອບການສື່ສານ, ສະຫນັບສະຫນູນການຄວບຄຸມຊອບແວຄອມພິວເຕີເປັນເຈົ້າພາບ, ເຫມາະສົມສໍາລັບການຄົ້ນຄ້ວາຫ້ອງທົດລອງແລະການປັບສະຖານະການ.ໂບໂກສ' desktop 1550nm SLED (195(W) × 220(D) × 120(H)) ແຫຼ່ງແສງສະຫວ່າງໄດ້ຖືກຕິດຕັ້ງດ້ວຍຫນ້າຈໍສໍາຜັດແລະການເຮັດວຽກຂອງປຸ່ມ, ເຊິ່ງສາມາດສະແດງພະລັງງານຜົນຜະລິດ, ຄວາມຍາວຂອງຄື້ນ, ແລະຕົວກໍານົດການອື່ນໆໃນເວລາທີ່ແທ້ຈິງ.

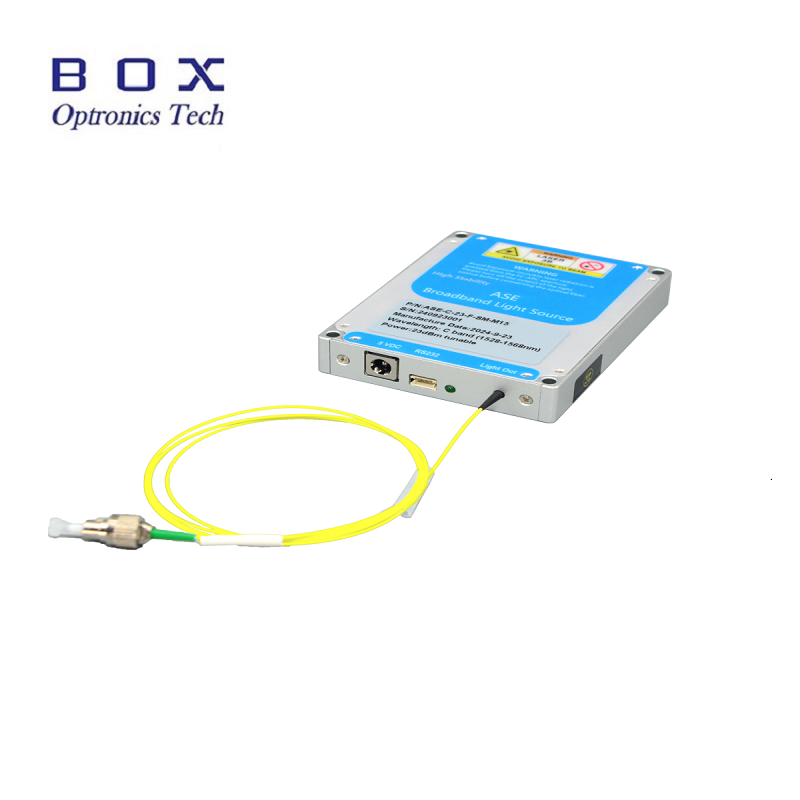

3. Modular Package: ຂະຫນາດກະທັດລັດ (125(W) × 150(D) × 20(H)), ສາມາດໄດ້ຮັບການຝັງໂດຍກົງໃນອຸປະກອນອຸດສາຫະກໍາຫຼືເຄື່ອງມືການທົດສອບພາກສະຫນາມ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການເຊື່ອມໂຍງລະບົບ. ໂມດູນສະຫນັບສະຫນູນການສະຫນອງພະລັງງານ AC 110 ~ 240V ຫຼື DC 5V / 4A ແລະເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມການເກັບຮັກສາຕັ້ງແຕ່ -40 ℃ເຖິງ 85 ℃.
