ຕົວແຍກໄຟເບີ optic, ເຊິ່ງເອີ້ນກັນວ່າຕົວແຍກ optical, ແມ່ນອຸປະກອນ optical ຕົວຕັ້ງຕົວຕີທີ່ໃຊ້ໃນລະບົບ FTTH (Fiber to the Home) ເພື່ອແຍກສັນຍານເສັ້ນໃຍແສງອັນດຽວອອກເປັນສອງສັນຍານ optical ຜົນຜະລິດຕາມອັດຕາສ່ວນທີ່ໄດ້ກໍານົດໄວ້. ຕົວຢ່າງ, ຕົວແຍກ optical 1x4 ແຈກຢາຍສັນຍານ optical ຈາກເສັ້ນໄຍຫນຶ່ງໄປຫາສີ່ເສັ້ນໃຍໃນອັດຕາສ່ວນສະເພາະ. ບໍ່ເຫມືອນກັບ multiplexer division multiplexer (WDM) ໃນລະບົບ WDM, ເຊິ່ງແຍກສັນຍານ optical ຂອງ wavelengths ທີ່ແຕກຕ່າງກັນອອກເປັນຊ່ອງ wavelength ທີ່ສອດຄ້ອງກັນ, optical splitter ກະຈາຍສັນຍານ optical ທັງຫມົດໃນທົ່ວຫຼາຍຊ່ອງທາງການສົ່ງ.
ໃນເວລາທີ່ສົ່ງສັນຍານ optical ໃນເສັ້ນໄຍຮູບແບບດຽວ, ພະລັງງານຂອງແສງສະຫວ່າງບໍ່ໄດ້ມີຄວາມເຂັ້ມຂົ້ນທັງຫມົດໃນແກນເສັ້ນໄຍ; ຂະໜາດນ້ອຍຂະຫຍາຍພັນດ້ວຍແຜ່ນໃບໃກ້ກັບຫຼັກ. ໃນຄໍາສັບຕ່າງໆອື່ນໆ, ຖ້າແກນຂອງສອງເສັ້ນໃຍແມ່ນໃກ້ຊິດພຽງພໍ, ພາກສະຫນາມຮູບແບບຂອງແສງສະຫວ່າງທີ່ແຜ່ຂະຫຍາຍຢູ່ໃນເສັ້ນໄຍຫນຶ່ງສາມາດເຂົ້າໄປໃນເສັ້ນໄຍອື່ນໆ, ຊ່ວຍໃຫ້ສັນຍານ optical ໄດ້ຮັບການປັບປຸງໃຫມ່ໃນທັງສອງເສັ້ນໄຍ. ການຈັດສັນໃໝ່.
ເຄື່ອງແຍກ optical ສາມາດແບ່ງອອກເປັນສອງປະເພດຕາມຫຼັກການປະຕິບັດງານຂອງພວກມັນ: ເຄື່ອງແຍກ optical waveguide (PLC) ແລະ fused biconical tapered (FBT) optical splitters; ອີງຕາມການຕັ້ງຄ່າພອດຂອງພວກມັນ, ພວກເຂົາສາມາດແບ່ງອອກເປັນ: ຄູ່ X-type (2x2), couplers Y-type (1x2), couplers star (NxN, N>2), couplers tree (1xN, N>2), ແລະອື່ນໆ; ອີງຕາມອັດຕາສ່ວນຂອງການແບ່ງປັນ, ພວກເຂົາສາມາດແບ່ງອອກເປັນການແບ່ງປັນທີ່ບໍ່ເປັນເອກະພາບແລະການແບ່ງປັນທີ່ເປັນເອກະພາບ; ວິທີການຈັດປະເພດອື່ນແມ່ນອີງໃສ່ຮູບແບບດຽວ (1310nm) ແລະຫຼາຍໂຫມດ (850nm).

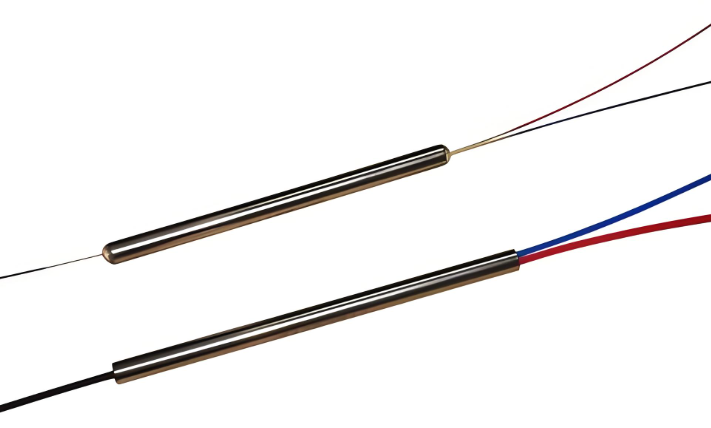

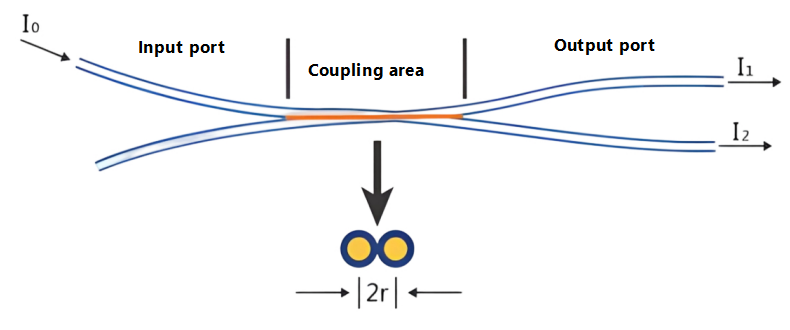

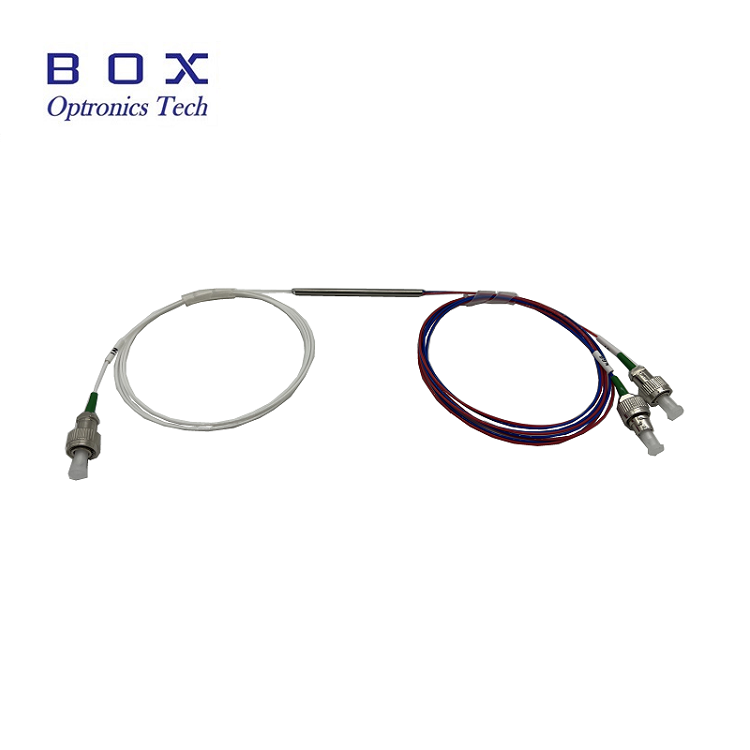

FBT optical splitter... ວົງຈອນແມ່ນຜະລິດໂດຍໃຊ້ຂະບວນການຄູ່ tapered ແບບດັ້ງເດີມ. ເສັ້ນໄຍ optical ສອງຫຼືຫຼາຍກວ່ານັ້ນ, ດ້ວຍການເຄືອບຂອງພວກມັນຖືກເອົາອອກ, ຖືກມັດເຂົ້າກັນແລະຫຼັງຈາກນັ້ນລະລາຍໃນອຸນຫະພູມສູງໃນເຄື່ອງ tapering ໃນຂະນະທີ່ຖືກຍືດອອກທັງສອງດ້ານ. ອັດຕາສ່ວນການແບ່ງປັນແມ່ນຕິດຕາມໃນເວລາຈິງ. ເມື່ອອັດຕາສ່ວນການແຕກທີ່ຕ້ອງການບັນລຸໄດ້, ຂະບວນການລະລາຍແລະ stretching ສິ້ນສຸດລົງ. ປາຍຫນຶ່ງຮັກສາເສັ້ນໄຍຫນຶ່ງ (ສ່ວນທີ່ເຫລືອຖືກຕັດອອກ) ເປັນວັດສະດຸປ້ອນ, ໃນຂະນະທີ່ປາຍອື່ນໆເຮັດຫນ້າທີ່ເປັນທໍ່ຜົນຜະລິດຫຼາຍ. ອັດຕາສ່ວນການແບ່ງປັນທີ່ແຕກຕ່າງກັນສາມາດໄດ້ຮັບໂດຍການຄວບຄຸມມຸມຂອງການບິດເສັ້ນໄຍແລະຄວາມຍາວຂອງ stretching. ສຸດທ້າຍ, ພາກສ່ວນ tapered ແມ່ນປິ່ນປົວດ້ວຍກາວໃສ່ substrate quartz ແລະ inserted ເຂົ້າໄປໃນທໍ່ສະແຕນເລດ.
PLC Plane Wave PLC (Planar Lightwave Circuit) optical splitters ແມ່ນອຸປະກອນກະຈາຍພະລັງງານ optical waveguide ປະສົມປະສານໂດຍອີງໃສ່ substrates quartz, fabricated ໂດຍນໍາໃຊ້ຂະບວນການ semiconductor (photolithography, etching, ການພັດທະນາ, ແລະອື່ນໆ). PLC splitters ແຍກສັນຍານ optical ຈາກເສັ້ນໄຍ optical ດຽວເຂົ້າໄປໃນເສັ້ນໄຍ optical ຫຼາຍ, ບັນລຸການກະຈາຍເອກະພາບຂອງພະລັງງານ optical. array waveguide optical ຕັ້ງຢູ່ດ້ານເທິງຂອງ chip, ປະສົມປະສານການທໍາງານຂອງການແບ່ງປັນເຂົ້າໄປໃນຊິບ; ຫຼັງຈາກນັ້ນ, ເສັ້ນໄຍຫຼາຍຊ່ອງແມ່ນສົມທົບກັບວັດສະດຸປ້ອນແລະຜົນຜະລິດສິ້ນສຸດລົງຢູ່ທັງສອງສົ້ນຂອງຊິບແລະ encapsulated.
FBT VS ຂໍ້ໄດ້ປຽບຕົ້ນຕໍຂອງ PLC FBT tapered splitters ແມ່ນການນໍາໃຊ້ວັດຖຸດິບທີ່ງ່າຍດາຍ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ແລະຄວາມຕ້ອງການອຸປະກອນແລະຂະບວນການຫນ້ອຍ. ອັດຕາສ່ວນການແບ່ງປັນສາມາດຖືກກວດສອບໃນເວລາທີ່ແທ້ຈິງຕາມຄວາມຕ້ອງການ, ອະນຸຍາດໃຫ້ການຜະລິດຂອງ splitters ທີ່ບໍ່ເທົ່າທຽມກັນ. ຂໍ້ເສຍແມ່ນ: ໃນປັດຈຸບັນ, ເຕັກໂນໂລຊີ tapering ແກ່ສາມາດຜະລິດ splitters ສູງເຖິງ 1x4. ສໍາລັບອຸປະກອນທີ່ມີຂະຫນາດໃຫຍ່ກວ່າ 1x4, ຫຼາຍໆຫນ່ວຍ 1x2 ແມ່ນເຊື່ອມຕໍ່ກັນແລະຫຼັງຈາກນັ້ນຖືກຫຸ້ມຫໍ່ຢູ່ໃນທີ່ຢູ່ອາໄສຂອງຕົວແຍກ. FBT splitters ຮອງຮັບພຽງແຕ່ສາມ wavelengths: 850nm, 1310nm, ແລະ 1550nm, ເຮັດໃຫ້ມັນບໍ່ເຂົ້າກັນໄດ້ກັບ wavelengths ອື່ນໆ.
ຄຸນລັກສະນະຜະລິດຕະພັນຂອງ PLC splitters ແມ່ນ: ການສູນເສຍແມ່ນ insensitive ກັບ wavelength optical, ຕອບສະຫນອງຄວາມຕ້ອງການສາຍສົ່ງຂອງ wavelengths ທີ່ແຕກຕ່າງກັນ (1260 ~ 1650nm); ການແບ່ງປັນເປັນເອກະພາບ, ແຈກຢາຍສັນຍານໃຫ້ຜູ້ຊົມໃຊ້ເທົ່າທຽມກັນ; ໂຄງປະກອບການຫນາແຫນ້ນແລະຂະຫນາດນ້ອຍ; ຫນ່ວຍດຽວ ... ອຸປະກອນມີຈໍານວນຊ່ອງ splitter ສູງ, ບັນລຸຫຼາຍກວ່າ 64: ຄ່າໃຊ້ຈ່າຍຕໍ່ຊ່ອງທີ່ສູງຂຶ້ນ, ແລະຊ່ອງທາງຫຼາຍ, ຄວາມໄດ້ປຽບຂອງຄ່າໃຊ້ຈ່າຍຫຼາຍ. ຂໍ້ເສຍແມ່ນຄ່າໃຊ້ຈ່າຍທີ່ສູງກວ່າຂອງມັນເມື່ອປຽບທຽບກັບຕົວແຍກ tapered biconical fused, ໂດຍສະເພາະໃນຕົວແຍກຊ່ອງຕ່ໍາ.

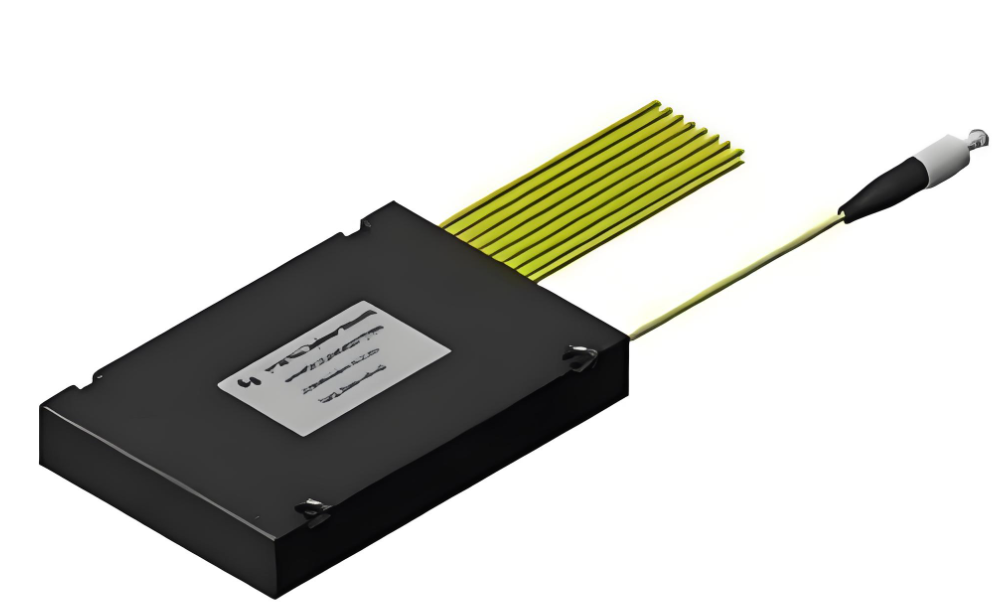

PLC optical splitter ປະກອບດ້ວຍສາມພາກສ່ວນ: chip splitter optical ແລະ arrays ເສັ້ນໄຍ optic ບວກໃສ່ທັງສອງສົ້ນ. ສາມອົງປະກອບນີ້ຕ້ອງໄດ້ຮັບການສອດຄ່ອງຢ່າງແນ່ນອນ; ການອອກແບບແລະການປະກອບຂອງເຂົາເຈົ້າມີບົດບາດສໍາຄັນໃນຄວາມຫມັ້ນຄົງຂອງ PLC splitter. ຊິບໃຊ້ເທກໂນໂລຍີ semiconductor ເພື່ອຂະຫຍາຍຕົວແຍກ waveguide ເທິງແຜ່ນຮອງ quartz. ຊິບມີຫນຶ່ງ input ແລະ N output waveguides. ຈາກນັ້ນ, ການປ້ອນຂໍ້ມູນ ແລະ ຜົນຜະລິດຂອງເສັ້ນໃຍແກ້ວນໍາແສງຖືກສົມທົບກັບທັງສອງສົ້ນຂອງຊິບ, ແລະ ທໍ່ຖືກຕິດຕັ້ງເພື່ອສ້າງຕົວແຍກ optical ທີ່ມີຫນຶ່ງ input ແລະ N outputs.
ຊິບ PLC Splitter ສາມາດອອກແບບເປັນ 1xN ແລະ 2xN, ບ່ອນທີ່ N ມັກຈະເປັນຕົວຄູນ 2, ເຊັ່ນ: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; ແລະຕົວແຍກກະຈາຍທີ່ບໍ່ເປັນເອກະພາບ, ເຊັ່ນ: 1x3, 1x5, 1x9, ແລະອື່ນໆ. ດ້ວຍການເພີ່ມຂຶ້ນຂອງຄວາມຕ້ອງການ FTTR (Fiber to the Room), ຄໍາຮ້ອງສະຫມັກຂອງເຄື່ອງແຍກໄຟຟ້າທີ່ບໍ່ເປັນເອກະພາບຈະແຜ່ຂະຫຍາຍຫຼາຍຂື້ນ, ແລະຂະບວນການຜະລິດຈະກາຍເປັນສິ່ງທ້າທາຍຫຼາຍຂຶ້ນ. ຊິບ splitter optical PLC ມີຂໍ້ດີເຊັ່ນ: ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ຄວາມຫນ້າເຊື່ອຖືສູງ, ຄວາມຍືດຫຍຸ່ນສູງ, ແລະຂະຫນາດ, ເຮັດໃຫ້ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບສະຖານະການຄໍາຮ້ອງສະຫມັກຕ່າງໆເຊັ່ນ: ລະບົບສາຍສົ່ງ, ການເຊື່ອມໂຍງເຄືອຂ່າຍ, ການເຂົ້າເຖິງບໍລະອົດແບນ, ການສື່ສານໃຍແກ້ວນໍາແສງ, ແລະການບໍລິການມັນຕິມີເດຍ.
Polarization-Maintaining PLC Splitter The polarization-maintaining PLC splitter mainly realizes... ໃນຂະນະທີ່ຮັກສາສະຖານະ polarization, ພະລັງງານ input ໄດ້ຖືກແບ່ງອອກຢ່າງເປັນເອກະພາບ, ການນໍາໃຊ້ເສັ້ນໃຍ polarization-ຮັກສາຊ່ອງດຽວເປັນ input ແລະອາເລເສັ້ນໄຍ polarization ຫຼາຍຊ່ອງເປັນຜົນຜະລິດໄດ້. polarization ຂອງຄື້ນ polarization ເສັ້ນທີ່ປ່ອຍອອກມາໃນເສັ້ນໄຍຍັງຄົງບໍ່ປ່ຽນແປງໃນລະຫວ່າງການຂະຫຍາຍພັນ, ແລະມີການເຊື່ອມຕົວກັນຫນ້ອຍຫຼືບໍ່ມີລະຫວ່າງໂຫມດ polarization, ດັ່ງນັ້ນຈຶ່ງບັນລຸການ coupling-ຮັກສາ polarization ແລະການແຍກ beam. ໂດຍປົກກະຕິ, ເສັ້ນໄຍ PANDA ແມ່ນໃຊ້. PLC optical splitters ສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນຄໍາຮ້ອງສະຫມັກພິເສດທີ່ຕ້ອງການການບໍາລຸງຮັກສາ polarization, ເຊັ່ນ: ລະບົບການຮັບຮູ້ເສັ້ນໄຍ optic ຫຼືການສື່ສານທີ່ສອດຄ່ອງກັນ.
ຕົວຊີ້ວັດການປະຕິບັດທີ່ມີຜົນກະທົບຕໍ່ເຄື່ອງແຍກ optical ໂດຍທົ່ວໄປປະກອບມີ:
ການສູນເສຍການແຊກ Insertion Loss (IL):ການສູນເສຍການແຊກແມ່ນຫມາຍເຖິງການຫຼຸດຜ່ອນພະລັງງານແສງຢູ່ໃນຜອດຜົນຜະລິດທີ່ລະບຸໄວ້ທຽບກັບພະລັງງານ optical ຂາເຂົ້າທັງຫມົດຢູ່ທີ່ຄວາມຍາວຂອງການເຄື່ອນໄຫວຂອງຕົວແຍກ PLC. ເວົ້າງ່າຍໆ, ມັນແມ່ນການສູນເສຍ dB ຂອງແຕ່ລະຜົນຜະລິດທີ່ກ່ຽວຂ້ອງກັບການປ້ອນຂໍ້ມູນ. ໂດຍທົ່ວໄປແລ້ວ, ການຫຼຸດລົງຂອງ insertion ຕ່ໍາ, ການປະຕິບັດຂອງ splitter ທີ່ດີກວ່າ.
ການສູນເສຍກັບຄືນ:ການສູນເສຍກັບຄືນຫມາຍເຖິງອັດຕາສ່ວນໃນ decibels ຂອງແສງສະທ້ອນ (ແສງສະຫວ່າງກະແຈກກະຈາຍຢ່າງຕໍ່ເນື່ອງສົ່ງກັບວັດສະດຸປ້ອນ) ກັບແສງສະຫວ່າງ input ທີ່ເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງ. ການສູນເສຍຜົນຕອບແທນທີ່ສູງຂຶ້ນແມ່ນດີກວ່າທີ່ຈະຫຼຸດຜ່ອນຜົນກະທົບຂອງແສງສະທ້ອນກັບແຫຼ່ງແສງສະຫວ່າງແລະລະບົບ.
ທິດທາງ:Directivity ຫມາຍເຖິງອັດຕາສ່ວນຂອງພະລັງງານ optical ຜົນຜະລິດຢູ່ທີ່ປາຍແສງສະຫວ່າງທີ່ບໍ່ແມ່ນສີດກັບພະລັງງານແສງສີດ (ການວັດແທກຄວາມຍາວຂອງຄື້ນ) ໃນດ້ານດຽວກັນຂອງ splitter PLC ໃນລະຫວ່າງການປະຕິບັດງານປົກກະຕິ.
ການສູນເສຍທີ່ຂຶ້ນກັບ Polarization:ການສູນເສຍທີ່ຂຶ້ນກັບ Polarization ຫມາຍເຖິງການປ່ຽນແປງສູງສຸດຂອງພະລັງງານ optical ຜົນຜະລິດໃນແຕ່ລະຜອດຜົນຜະລິດຂອງ PLC splitter ເມື່ອສະຖານະ polarization ຂອງສັນຍານ optical ສົ່ງຜ່ານມີການປ່ຽນແປງໃນທົ່ວສະຖານະ polarization ທັງຫມົດ.
ການແຍກດ່ຽວ:ການໂດດດ່ຽວໝາຍເຖິງຄວາມສາມາດຂອງຕົວແຍກເສັ້ນໃຍແສງເພື່ອແຍກສັນຍານແສງຢູ່ໃນເສັ້ນທາງ optical ອື່ນໆຈາກເສັ້ນທາງ optical ທີ່ໃຫ້ໄວ້.
