Fiber Bragg Gratings (FBGs) ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຄໍາຮ້ອງສະຫມັກຕ່າງໆທີ່ຕ້ອງການຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຄື້ນສູງແລະຄວາມຫມັ້ນຄົງສໍາລັບ semiconductor laser diodes. FBGs ສະເຫນີຂໍ້ໄດ້ປຽບຈໍານວນຫລາຍ, ລວມທັງຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນສູງ, ຄວາມງ່າຍຂອງການເຊື່ອມໂຍງ, ແລະຄວາມຍືດຫຍຸ່ນທີ່ເຂັ້ມແຂງ, ທັງຫມົດແມ່ນໄດ້ຖືກອະທິບາຍໄວ້ໃນເອກະສານນີ້.
Lasers ທີ່ມີເສັ້ນກວ້າງແຄບແລະຄວາມຍາວຄື້ນທີ່ຫມັ້ນຄົງມີບົດບາດສໍາຄັນໃນຫຼາຍຂົງເຂດເຊັ່ນ: ການຮັບຮູ້, ການປິ່ນປົວທາງການແພດ, ການວິເຄາະ spectral, ການຖ່າຍຮູບ, ແລະໂທລະຄົມນາຄົມ. ເຖິງແມ່ນວ່າ lasers Bragg Reflector (DBR) ແລະ Distributed Feedback (DFB) lasers ສະຫນອງການປະຕິບັດທີ່ດີເລີດ, ຄ່າໃຊ້ຈ່າຍໃນການຜະລິດຂອງພວກເຂົາແມ່ນສູງກວ່າຂອງ Fabry-Perot (FP) laser diodes, ຍ້ອນວ່າພວກເຂົາຕ້ອງການການທົດສອບສ່ວນບຸກຄົນກ່ອນການຫຸ້ມຫໍ່.
ນອກຈາກນັ້ນ, ເມື່ອປຽບທຽບກັບ gratings waveguide ທີ່ໃຊ້ໃນ lasers DFB ແລະ DBR, FBGs ສະຫນອງຄວາມຫມັ້ນຄົງແລະຄວາມຖືກຕ້ອງຂອງ wavelength ດີກວ່າ. Volume Bragg Gratings (VBGs) ສາມາດເປັນທາງເລືອກຂອງ FBGs ໃນບາງຄໍາຮ້ອງສະຫມັກ, ແຕ່ FBGs ມີຂໍ້ດີໃນຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນ, ຄວາມງ່າຍດາຍຂອງການເຊື່ອມໂຍງ, ແລະຄວາມຍືດຫຍຸ່ນ.
ເລເຊີປັ໊ມ semiconductor ທີ່ມີພະລັງແຮງສູງ, ຄວາມຍາວຄື້ນຄວາມໝັ້ນຄົງມີບົດບາດສຳຄັນໃນເລເຊີເສັ້ນໄຍທີ່ທັນສະໄໝ, ເຄື່ອງຂະຫຍາຍໄຟເບີ, ແລະເຄື່ອງຂະຫຍາຍໄຟເບີ Raman. ນັບຕັ້ງແຕ່ສື່ມວນຊົນທີ່ໄດ້ຮັບເລເຊີມີຄວາມອ່ອນໄຫວສູງຕໍ່ການເຫນັງຕີງຂອງຄວາມຍາວຂອງປັ໊ມ, FBG-stabilized wavelength semiconductor pump lasers ໄດ້ກາຍເປັນການແກ້ໄຂຕົ້ນຕໍໃນຕະຫຼາດ.

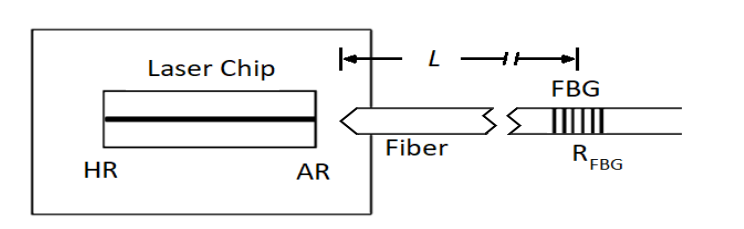

ຮູບທີ 1 ສະແດງໂຄງສ້າງຂອງໂມດູນເລເຊີປັ໊ມທີ່ມີຄວາມຍາວຂອງຄື້ນ FBG ປົກກະຕິ. ໃນຄໍາຮ້ອງສະຫມັກດັ່ງກ່າວ, FBG ແມ່ນ inscribed ເສັ້ນໄຍ pigtail ຂອງ laser ປັ໊ມ, ໂດຍປົກກະຕິ positioned ຢູ່ໃນໄລຍະ 50 ຊຕມຫາ 2 m ຈາກ chip laser ໄດ້.
ລະບົບດັ່ງກ່າວໄດ້ນຳໃຊ້ອົງປະກອບ optical collimating ຫຼື pigtails ເສັ້ນໄຍ lensed ເພື່ອປະສິດທິຜົນຂອງແສງສະຫວ່າງທີ່ປ່ອຍອອກມາຈາກ chip laser semiconductor ເຂົ້າໄປໃນ pigtail ຮູບແບບດຽວ.
A Fiber Bragg Grating ສ້າງກົນໄກການຕອບຮັບຈາກພາຍນອກ, ປະສິດທິຜົນສະຖຽນລະພາບຂອງຄວາມຍາວຄື້ນເລເຊີຢູ່ໃກ້ກັບຄວາມຍາວຂອງຄື້ນກາງ FBG ແລະແຄບຄວາມກວ້າງຂອງເລເຊີອອກ. ດ້ວຍວິທີນີ້, ໂມດູນເລເຊີປັ໊ມບັນລຸໄດ້ທັງປະສິດທິພາບຂອງປັ໊ມສູງແລະຄວາມຫມັ້ນຄົງທີ່ດີເລີດ.
ຮູບ 1. ໂມດູນ FBG Pump
ການກໍ່ສ້າງເລເຊີຢູ່ຕາມໂກນພາຍນອກໂດຍໃຊ້ Fiber Bragg Grating (FBG) ເປັນການແກ້ໄຂຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບເພື່ອເພີ່ມປະສິດທິພາບຂອງເລເຊີທີ່ມີລາຄາຖືກ. ດັ່ງທີ່ສະແດງຢູ່ໃນຮູບທີ 1, FBG ແມ່ນ inscribed ໃນ pigtail ເສັ້ນໄຍ, ປົກກະຕິແລ້ວຢູ່ໃກ້ກັບ chip emitting, ກອບເປັນຈໍານວນ laser ຢູ່ຕາມໂກນພາຍນອກ.
ເມື່ອປຽບທຽບກັບ diodes laser Fabry-Perot ທໍາມະດາ, lasers ຢູ່ຕາມໂກນພາຍນອກທີ່ອີງໃສ່ FBG ບໍ່ພຽງແຕ່ມີເສັ້ນແຄບແຄບ, ແຕ່ຍັງສະແດງໃຫ້ເຫັນການສະກັດກັ້ນການລອຍຕົວຂອງຄວາມຍາວ wavelength ທີ່ແຂງແຮງກວ່າທີ່ເກີດຈາກການປ່ຽນແປງຂອງອຸນຫະພູມຫຼືກະແສໄຟຟ້າ - ສອງປັດໃຈທົ່ວໄປທີ່ເຮັດໃຫ້ເກີດການປ່ຽນແປງໃນ laser diodes.
ເພື່ອຮັບປະກັນການລັອກຄວາມຍາວຂອງຄື້ນທີ່ມີປະສິດທິພາບ ແລະເຊື່ອຖືໄດ້ ຫຼືສະຖຽນລະພາບຂອງ diodes laser, ຜູ້ຜະລິດເລເຊີຕ້ອງເລືອກ FBGs ທີ່ຕອບສະໜອງໄດ້ສະເພາະປະສິດທິພາບຫຼັກ.
ຜູ້ຜະລິດ laser diode ຄວນເລືອກຜູ້ສະຫນອງ FBG ທີ່ເຊື່ອຖືໄດ້ແລະແກ່ທາງດ້ານເຕັກນິກທີ່ສາມາດສະເຫນີໃຫ້ມີການເລືອກຄວາມຍາວຂອງຄື້ນແລະການຕັ້ງຄ່າທີ່ກວ້າງຂວາງ, ລວມທັງປະເພດເສັ້ນໄຍ, ການຮັກສາຂົ້ວ (PM) ຫຼືເສັ້ນໄຍທີ່ບໍ່ຂົ້ວໂລກ, ຂະຫນາດ, ແລະອື່ນໆ.
ດ້ວຍສະຖຽນລະພາບຄວາມຮ້ອນສູງ, ຄວາມເຂົ້າກັນໄດ້ໃນການເຊື່ອມໂຍງທີ່ດີເລີດ, ຄວາມຫຼາກຫຼາຍຂອງສະຖານະການ, ແລະຄວາມສາມາດໃນການຄວບຄຸມຄວາມຍາວຄື້ນທີ່ຊັດເຈນ, Fiber Bragg Grating (FBG) ໄດ້ກາຍເປັນອົງປະກອບຫຼັກສໍາລັບການລັອກຄວາມຍາວຂອງຄື້ນທີ່ມີຄວາມແມ່ນຍໍາສູງແລະສະຖຽນລະພາບໃນການນໍາໃຊ້ເລເຊີ semiconductor ຕ່າງໆ. ບໍ່ວ່າຈະເປັນການລັອກຄວາມຍາວຂອງຄື້ນໃນເລເຊີປໍ້າພະລັງງານສູງ ຫຼືການຍົກລະດັບປະສິດທິພາບຂອງໂມດູນເລເຊີລາຄາຕໍ່າ, FBG ບັນລຸການລັອກຄວາມຍາວຂອງຄື້ນທີ່ຊັດເຈນ ແລະເສັ້ນແຄບລົງໂດຍການເພີ່ມປະສິດທິພາບກົນໄກການຕິຊົມຈາກພາຍນອກ, ໃນຂະນະທີ່ສາມາດຕ້ານທານກັບສິ່ງລົບກວນພາຍນອກເຊັ່ນ: ອຸນຫະພູມ ແລະການປ່ຽນແປງໃນປະຈຸບັນ.
